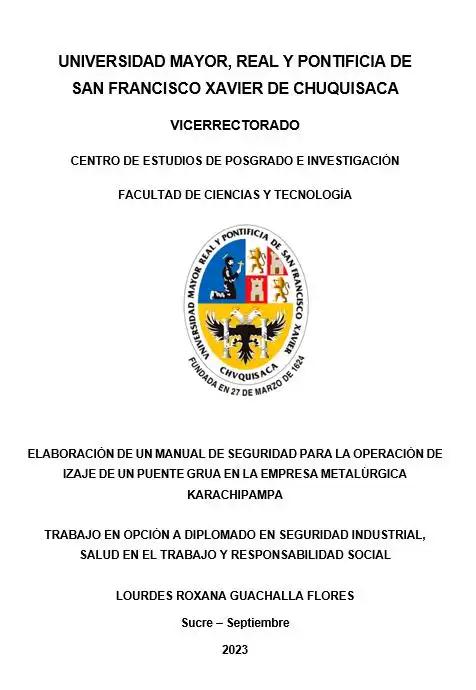

ELABORACIÓN DE UN MANUAL DE SEGURIDAD PARA LA OPERACIÓN DE IZAJE DE UN PUENTE GRUA EN LA EMPRESA METALÚRGICA KARACHIPAMPA

INTRODUCCIÓN 27 1. ANTECEDENTES Y JUSTIFICACIÓN 28 2. SITUACIÓN PROBLEMÁTICA 30 3. FORMULACIÓN DEL PROBLEMA DE INVESTIGACIÓN 30 4. OBJETIVOS 30 5. DISEÑO METODOLOGÍCO 5 CAPITULO I 1 1.3 Bases teóricas 1 1.3.3 Definiciones 2 1.4.4 Inspección antes de uso 4 CAPITULO II 9 2.1 Diagnostico 9 2.2 Resultados 11 2.3 Conclusiones y Recomendaciones 35 2.3.1 Conclusiones 35 2.3.2 Recomendaciones 35 REFERENCIAS BIBLIOGRÁFICAS 36 ANEXOS 37 ÍNDICE DE TABLAS Tabla 1: Principales normas de referencia 8 Tabla 2: lista de operaciones a cumplir al momento del izaje 4 Tabla 3: Funciones de los botones 18 Tabla 4:Incorporación de señalética en la nave del puente grúa 36 Tabla 5: Incorporación de señalética en la nave del puente grúa 37 INDICE DE FIGURAS Figura 1: Metodología 1 Figura 2: Logo Empresa Metalúrgica Karachipampa 7 Figura 3: Ubicación de la empresa 8 Figura 4: Organigrama de la empresa 1 Figura 5: Ubicación del hangar donde se encuentra el puente grúa 1 Figura 6: Interior del hangar y lugar donde opera el puente grúa 2 Figura 7: Puente grúa móvil 2 Figura 8: Partes de un puente grúa 3 Figura 9: Carga manipulada por el puente grua 8 Figura 10: El carro para izaje 9 Figura 11:Caja reductora 9 Figura 12: Freno de puente grúa 10 Figura 13: Ganchos de puente grúa 10 Figura 14: Cabina del puente grúa 11 Figura 15: Botonera 12 Figura 16: Rendimiento de la capacidad de carga en función del acoplamiento al terminal 22 Figura 17: Señales de seguridad de mayor frecuencia 25 Figura 18: Significado de los colores de seguridad utilizados en los manuales 26 INDICE DE GRÁFICAS Ilustración 1: Diagrama de Ishikawa 3 Ilustración 2: Disciplinas de la prevención de riesgos laborales 5 Ilustración 3: Señales de prohibición 7 Ilustración 4: señales de obligación para uso en nave 7 Ilustración 5: Señales contra incendios 9 Ilustración 6: Señales de socorro 9 Ilustración 7: Señales de dirección para evacuación 10 Ilustración 8: Señal indicativa 10

En el presente trabajo contiene la elaboración de un manual para la operación de izaje de un puente grúa en la Empresa Metalúrgica Karachipampa (EMK). El desarrollo de la monografía está basado en el tema de levantamiento de carga, características, aplicaciones de un puente grúa y los elementos que intervienen dentro de los cuales se encuentran: eslingas, cables, entre otros. Se realizó el análisis e investigación de las características mecánicas, exigencias y garantías de seguridad para que la Empresa Metalúrgica Karachipampa pueda trabajar de manera segura con esta maquinaria. Para el desarrollo de este trabajo se llevó a cabo un análisis de riesgos en el manejo de puente grúa, evaluando las capacidades de los elementos y equipos. Además de las normas de prevención y el mantenimiento preventivo.
